Компактные линейные модули с зубчатым ремнем или шарико-винтовой передачей обеспечивают превосходные характеристики: высокие скорости, отличную точность и повторяемость. Беззазорная встроенная система направляющих и обработанная в один прием внутренняя поверхность для точного и оптимального перемещения.

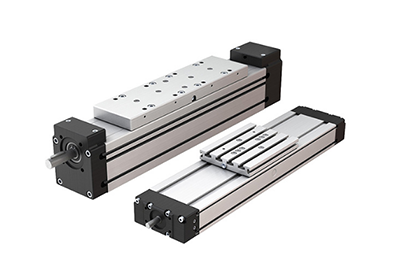

Линейные модули с шарико-винтовой передачей

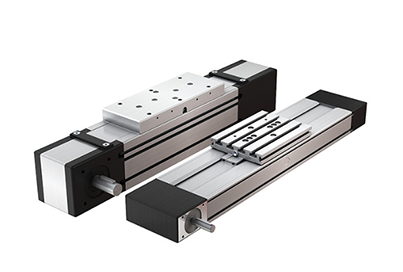

Линейные модули
с ременным приводом
Линейные модули
CTL с линейным двигателем
Многоосевые
системы

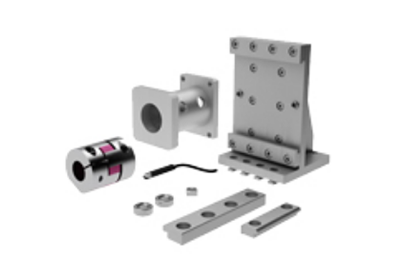

Аксессуары
для линейных модулей
Линейные модули MTV
Закрыть описание
Линейные модули MTJ и MRJ
Линейные модули MTJ Eco
Линейные модули MTJZ
Закрыть описание

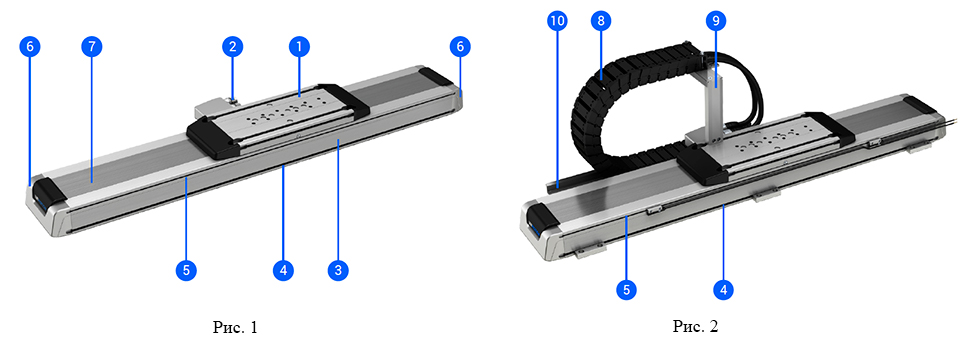

1 – Каретка
2 – Разъемы двигателя и датчика обратной связи (разъем для промышленного интернета вещей опционально)
3 – Базовый алюминиевый профиль
4 – Прорезь для монтажа
5 – Прорезь для магнитных датчиков
6 – Концевой блок с системой натяжения защитной ленты
7 – Коррозиестойкая защитная планка
8 – Стандартный кабель-канал
9 – Держатель кабель-канала
10 – Опорный профиль кабель-канала
Технические характеристики
| CTL | Версия каретки | Динамическая грузоподъемность1 | Динамические моменты | Максимально допустимые нагрузки | Максимальная повторяемость2 | Минимальный ход3 | Максимальный ход4 | Размеры | |||||||
| Силы | Моменты | Ширина5 | Высота6 | ||||||||||||
| C [N] | Mdyn x [Nm] | Mdyn y [Nm] | Mdyn z [Nm] | Fpy [N] | Fpz [N] | Mpx [Nm] | Mpy [Nm] | Mpz [Nm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| 145 | S | 55400 | 2730 | 4640 | 4640 | 9070 | 8125 | 450 | 630 | 750 | up to ± 0.001 | 40 | 5970 | 145 | 85 |
| L | 75200 | 3640 | 7360 | 7360 | 12090 | 13070 | 510 | 1915 | 1185 | 40 | 5880 | ||||
| 200 | S | 92400 | 6320 | 8290 | 8290 | 15410 | 13105 | 955 | 1015 | 1385 | 55 | 5935 | 200 | 107 | |
| L | 123200 | 8430 | 13090 | 13090 | 20545 | 17970 | 1205 | 2760 | 2015 | 55 | 5850 | ||||
| 250 | S | 134400 | 11820 | 13050 | 13050 | 22390 | 26605 | 2570 | 2590 | 2175 | 60 | 5900 | 250 | 119 | |
| L | 179200 | 15760 | 20840 | 20840 | 29855 | 38845 | 3635 | 5665 | 3475 | 60 | 5800 | ||||
1 Динамическая грузоподъемность и динамические моменты системы линейных направляющих. Эти значения используются
для расчета ресурса.
Нужно принять во внимание, что в системе линейных направляющих всегда присутствует некоторый преднатяг линейных
направляющих, из-за силы притяжения линейного двигателя.
2 Зависит от измерительной системы.
3 Для более короткой длины хода обращайтесь к менеджеру.
4 Для более длинной длины хода обращайтесь к менеджеру.
5 Максимальная ширина линейного модуля без соединителей на каретке.
6 Высота линейного модуля от низа профиля до верха каретки.

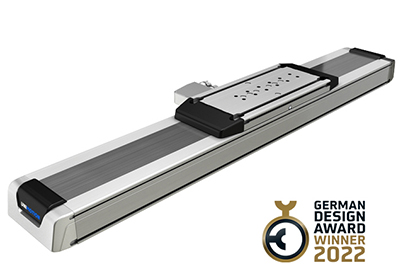

CTL – это линейный модуль с интегрированным линейным двигателем. Высокая точность достигается с помощью использования прецизионных линейных направляющих, при этом двигатель обеспечивает исключительно высокую динамику перемещений.
Использование линейного двигателя UNIMOTION в виде инновационного привода модуля позволяет достигать высоких скоростей и предлагать самое высокое ускорение из всех линейных модулей.
Благодаря приводу в виде линейного двигателя, линейный модуль работает без мертвого хода.
Линейные модули CTL предлагают широкий ряд встроенных инкрементальных и абсолютных измерительных систем.
Комбинация линейного двигателя и измерительных систем обеспечивает повторяемость до 0,001мм.
Конструкция линейных модулей CTL компактна насколько это возможно, без компромиссов в плане характеристик. Это делает их идеальными для широкого ряда различных применений.
Опционально они могут быть снабжены стандартным кабель-каналом, главным образом для высоко динамичных применений и применений с низким уровнем шума.
Коррозиестойкая защитная планка предотвращает попадание частиц пыли. Инновационное решение по натяжению предлагает идеальное выравнивание защитной планки даже при большой длине хода и высоком ускорении.
Профиль из анодированного алюминия с прорезями на боковых поверхностях для зажимных приспособлений и магнитных датчиков. Центральное отверстие для смазки расположено на обеих сторонах каретки, что позволяет упростить повторное смазывание и обеспечить легкое обслуживание.
Алюминиевый профиль произведен в соответствии со стандартом EN 12020-2.
Закрыть описание
Линейные модули могут комбинироваться в многоосевые системы, обеспечивая отличное соотношение
цена/качество и короткие сроки поставки.
Мы предлагаем техническую поддержку в расчете индивидуальных многоосевых систем. Гибкая комбинация
линейных модулей с различными переключателями,
ограничителями, зажимными устройствами и индивидуальными адаптерами для двигателей обеспечивают
системное многоосевой решение, доступны чертежи в 3D.

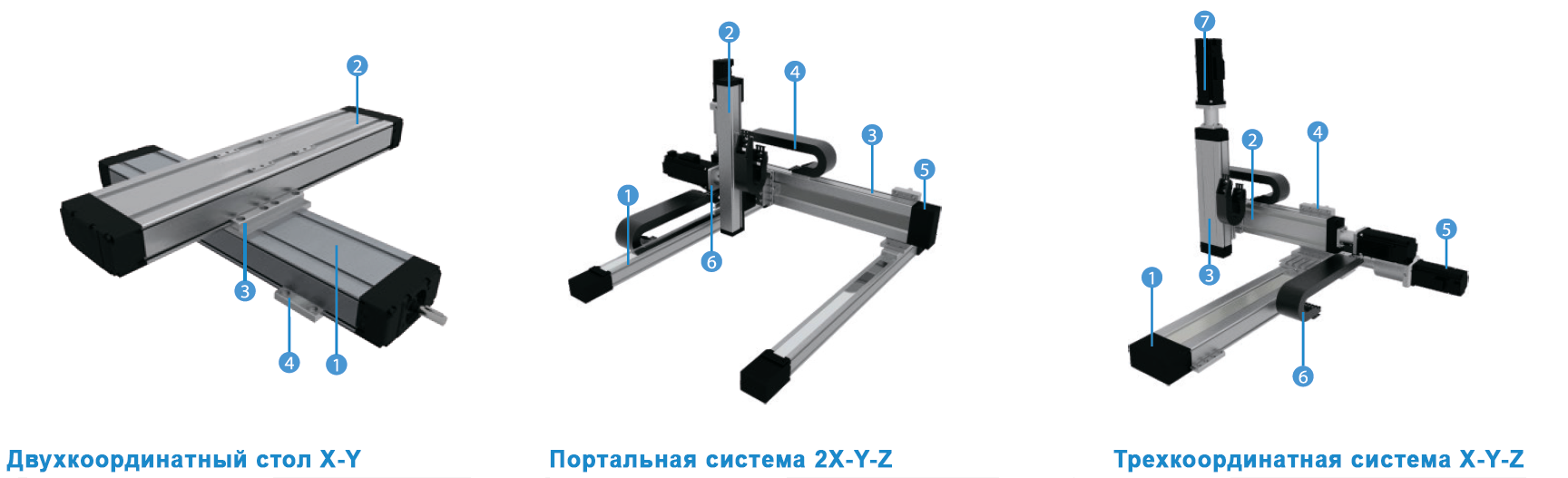

Двухкоординатный стол X-Y
Портальная система 2X-Y-Z
Трехкоординатная система X-Y-Z
Мы также можем создать многокоординатную систему в сборе как комплексное решение с рамой,
защитой и другими необходимыми элементами, соответствующими вашим индивидуальным требованиям.
Для заказа многосевой системы вы можете заполнить заявку и отправить ее нам по
электронной почте.
Закрыть описание
Технические характеристики
| Линейный модуль | Динами- ческая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Размеры | |
| 2Ширина, мм |
3Высота, мм |
|||||
| CTV 90 S | 4620 | 0.97 | 750 | ±0.01 | 90 | 40 |
| CTV 90 L | 9240 | 0.97 | 750 | ±0.01 | 90 | 40 |
| CTV 110 S | 19800 | 1.12 | 1500 | ±0.01 | 110 | 50 |
| CTV 110 L | 39600 | 1.12 | 1500 | ±0.01 | 110 | 50 |
| CTV 145 S | 34200 | 2.5 | 1800 | ±0.01 | 145 | 65 |
| CTV 145 L | 68400 | 2.5 | 1800 | ±0.01 | 145 | 65 |
| CTV 200 S | 49600 | 1.6 | 2200 | ±0.01 | 200 | 100 |
| CTV 200 L | 99200 | 1.6 | 2200 | ±0.01 | 200 | 100 |

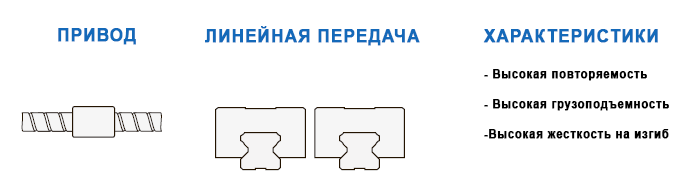

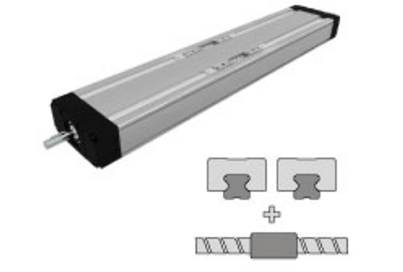

Серия CTV включает линейные модули с прецизионной шарико-винтовой передачей и двумя параллельными, интегрированными рельсовыми направляющими с нулевым зазором. Компактные размеры позволяют достичь хороших характеристик, таких как высокие скорости, высокая точность и повторяемость.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с двумя параллельными интегрированными системами линейного перемещения с нулевым зазором, позволяют нести высокие нагрузки, и оптимальны для перемещения больших масс на высоких скоростях.
В линейных модулях CTV используется шарико-винтовая пара, с классом точности ISO7, с уменьшенным обратным ходом гайки.
Два параллельные циркулирующие антистатические полиуретановые уплотнительные ленты и алюминиевая защитная полоса обеспечивают защиту всех частей в профиле от пыли и других загрязнений.
Различная длина кареток с отверстиями для смазки позволяет осуществлять простое смазывание ШВП и систем шариковых направляющих, и позволяют использовать дополнительные аксессуары. Повторное смазывание может быть также осуществлено через отверстия для техобслуживания на стороне профиля.
Алюминиевый профиль включает T-образные пазы для фиксации линейного модуля и для прикрепления датчиков и ограничителей. Также, здесь может быть использован геркон.
Для линейных модулей CTV доступны разные опции адаптации, для присоединения (или перенаправления), для двигателей или редукторов.
Закрыть описание
Технические характеристики
| Линейный модуль | Дина- мическая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Рзамеры | |
| 2Ширина, мм |
3Высота, мм |
|||||
| MTV 40 | 4620 | 0.97 | 2900 | ±0.01 | 40 | 52 |
| MTV 65 | 19800 | 1.12 | 2920 | ±0.01 | 65 | 85 |
| MTV 80 | 34200 | 2.5 | 5480 | ±0.01 | 80 | 100 |
| MTV 110 | 49600 | 1.6 | 5850 | ±0.01 | 110 | 129 |

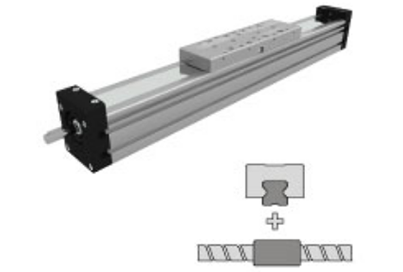

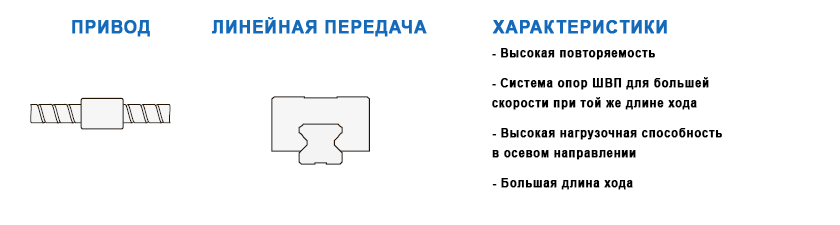

Серия MTV включает линейные модули с прецизионной шарико-винтовой передачей, интегрированной линейной направляющей, ее отличают компактные размеры. Она обеспечивает высокие технические характеристики, такие как высокие скорости, хорошая точность и повторяемость.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с двумя параллельными интегрированными системами линейного перемещения с нулевым зазором, позволяют нести высокие нагрузки, и оптимальны для перемещения больших масс на высоких скоростях.
В линейных модулях MTV используется шарико-винтовая пара, с классом точности ISO7, с уменьшенным обратным ходом гайки.
Коррозионностойкая защитная лента защищает все части профиля от пыли и других загрязнений.
Алюминиевый профиль включает T-образные пазы для фиксации линейного модуля и для прикрепления датчиков и ограничителей. Также, здесь может быть использован геркон.
Каретка с центральным отверстием для смазывания, позволяет осуществлять повторное смазывание по центру шарико-винтовой передачи и шариковых рельсовых направляющих, и обеспечить возможность прикрепления аксессуаров.
Для линейных модулей MTV доступны разные опции адаптации, для присоединения (или перенаправления), для двигателей или редукторов.
Для достижения более высоких скоростей при той же длине хода линейного модуля, может быть интегрирована поддерживающая система для винта ШВП. С использованием этой опции вибрации и отклонения винта шарико-винтовой передачи снижаются, и таким образом возможна большая длина хода. Линейные модули с интегрированной опорой винта могут выдерживать более высокие осевые нагрузки. Опоры ШВП сделаны из высококачественного пластика, они износостойкие. Наша система может поддерживать винт ШВП при горизонтальной или вертикальной позиции линейного модуля.
Версия 2LR линейных модулей MTV отличается тем, что две каретки движутся одновременно в противоположных направлениях. Используются прецизионные винты ШВП с правой и левой резьбой, они жестко соединены. Также может быть интегрирована система опоры ШВП.
Закрыть описание
Технические характеристики
| Линейный модуль | Дина- мическая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Рзамеры | |
| 2Ширина, мм |
3Высота, мм |
|||||
| CTJ 90 S | 4620 | 5 | 6000 | ±0.08 | 90 | 40 |
| CTJ 90 L | 9240 | 5 | 6000 | ±0.08 | 90 | 40 |
| CTJ 110 S | 19800 | 6 | 6000 | ±0.08 | 110 | 50 |
| CTJ 110 L | 39600 | 6 | 6000 | ±0.08 | 110 | 50 |
| CTJ 145 S | 34200 | 6 | 6000 | ±0.08 | 145 | 65 |
| CTJ 145 L | 68400 | 6 | 6000 | ±0.08 | 145 | 65 |
| CTJ 200 S | 49600 | 6 | 6000 | ±0.08 | 200 | 100 |
| CTJ 200 L | 99200 | 6 | 6000 | ±0.08 | 200 | 100 |

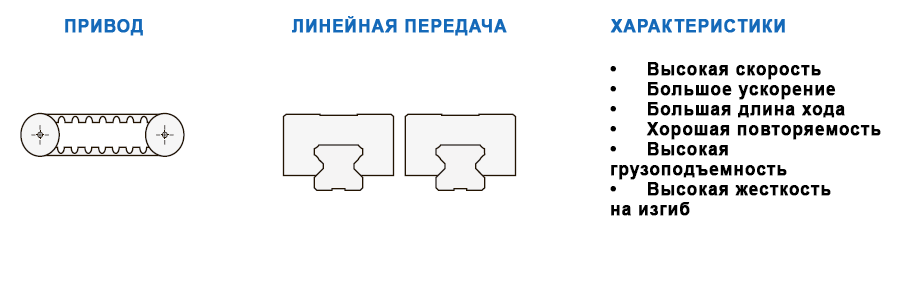

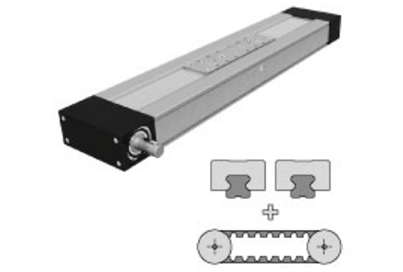

Серия CTJ включает линейные модули с ременным приводом и двумя параллельными, интегрированными рельсовыми направляющими с нулевым зазором. Компактные размеры позволяют достичь хороших характеристик, таких как высокие скорости, высокая точность и повторяемость.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с двумя параллельными интегрированными системами линейного перемещения с нулевым зазором, позволяет нести высокие нагрузки, и оптимален для перемещения больших масс на высоких скоростях.
В линейных модулях CTJ используется приводной армированный полиуретановый зубчатый ремень предварительно натянутый. В сочетании со шкивом без обратного хода, могут быть достигнуты высокий момент с нагрузками переменного направления с хорошей точностью позиционирования, низким износом и низким шумом.
Алюминиевая защитная лента защищает все части профиля от пыли и других загрязнений.
Различная длина кареток с отверстиями для смазки позволяет осуществлять простое смазывание линейного модуля, и позволяют использовать дополнительные аксессуары. Повторное смазывание может быть также осуществлено через отверстия для техобслуживания на стороне профиля.
Алюминиевый профиль включает T-образные пазы для фиксации линейного модуля и для прикрепления датчиков и ограничителей. Также, здесь может быть использован геркон.
Для линейных модулей CTJ доступны разные опции адаптации, для присоединения (или перенаправления), для двигателей или редукторов.
Закрыть описание
Технические характеристики
| Линейный модуль | Дина- мическая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Рзамеры | ||
| Cy, Н | Cz, Н | 2Ширина, мм |
3Высота, мм |
||||
| MTJ 40 | 4610 | 6 | 3000 | ±0.08 | 40 | 52 | |
| MTJ 65 S | 9900 | 6 | 6000 | ±0.08 | 65 | 85 | |
| MTJ 65 L | 19800 | 6 | 6000 | ±0.08 | 65 | 85 | |
| MTJ 80 S | 17100 | 6 | 6000 | ±0.08 | 80 | 100 | |
| MTJ 80 L | 34200 | 6 | 6000 | ±0.08 | 80 | 100 | |
| MTJ 110 S | 24800 | 6 | 6000 | ±0.08 | 110 | 129 | |
| MTJ 110 L | 49600 | 6 | 6000 | ±0.08 | 110 | 129 | |
| MRJ 40 | 3400 | 1700 | 10 | 6000 | ±0.08 | 40 | 52 |
| MRJ 65 L | 8600 | 4400 | 10 | 6000 | ±0.08 | 65 | 85 |
| MRJ 80 L | 17100 | 9000 | 10 | 6000 | ±0.08 | 80 | 100 |
| MRJ 110 L | 31000 | 14000 | 10 | 6000 | ±0.08 | 110 | 129 |

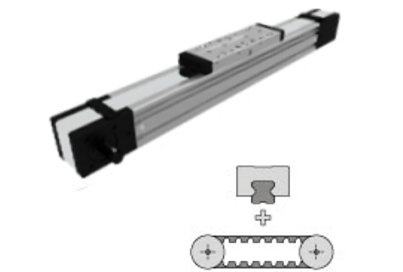

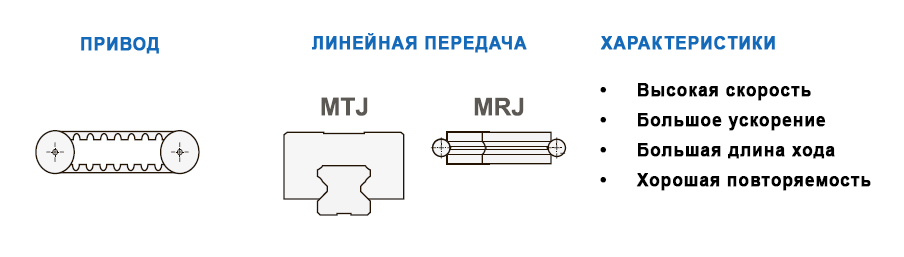

Серии линейных модулей MTJ и MRJ отличает ременный привод и компактные размеры, что позволяет достичь хороших характеристик, таких как высокие скорости, высокая точность и повторяемость.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с двумя параллельными интегрированными системами линейного перемещения с нулевым зазором, позволяют нести высокие нагрузки, и оптимальны для перемещения больших масс на высоких скоростях.
Для очень высоких скоростей, до 10 м/с, частично применяются опорные ролики для типа MRJ.
В линейных модулях MTJ и MRJ используется приводной армированный полиуретановый зубчатый ремень предварительно натянутый. В сочетании со шкивом без обратного хода, могут быть достигнуты высокий момент с нагрузками переменного направления с хорошей точностью позиционирования, низким износом и низким шумом.
Алюминиевая защитная лента защищает все части профиля от пыли и других загрязнений. Как опция доступна нержавеющая защитная лента.
Алюминиевый профиль включает T-образные пазы для фиксации линейного модуля и для прикрепления датчиков и ограничителей. Также, здесь может быть использован геркон.
Различная длина кареток с отверстиями для смазки позволяет осуществлять простое повторное смазывание линейного модуля, и позволяют использовать дополнительные аксессуары.
Для линейных модулей MTJ и MRJ доступны разные опции адаптации, для присоединения (или перенаправления), для двигателей или редукторов.
Закрыть описание
Технические характеристики
| Линейный модуль | Дина- мическая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Рзамеры | |
| 2Ширина, мм |
3Высота, мм |
|||||
| MTJ 40 ECO S | 9900 | 3 | 5960 | ±0.01 | 40 | 78 |
| MTJ 40 ECO L | 19800 | 3 | 5960 | ±0.01 | 40 | 78 |

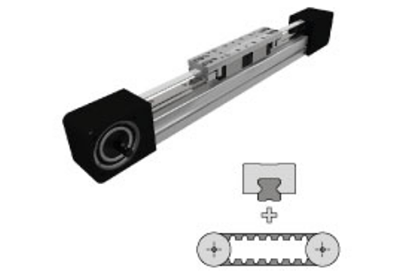

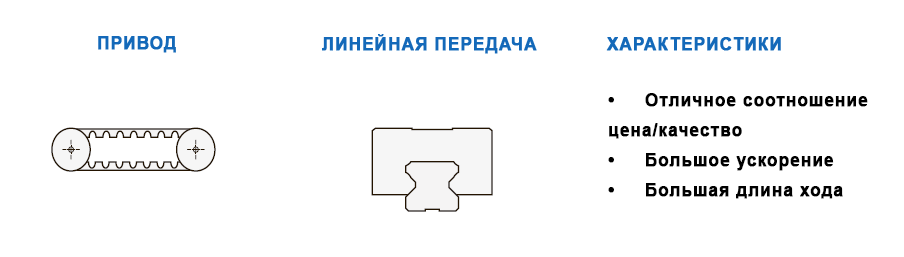

Серия MTJ Eco включает мощные и экономичные линейные модули с ременным приводом и системой линейных направляющих без обратного хода для простого и точного линейного перемещения.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с интегрированной системой линейного перемещения с нулевым зазором, он позволяет нести высокие нагрузки, и оптимален для перемещения больших масс на высоких скоростях.
В линейных модулях MTJ ECO используется приводной армированный полиуретановый зубчатый ремень предварительно натянутый. В сочетании со шкивом без обратного хода, могут быть достигнуты высокий момент с нагрузками переменного направления с хорошей точностью позиционирования, низким износом и низким шумом.
Алюминиевый профиль включает T-образные пазы для фиксации линейного модуля и для прикрепления датчиков и ограничителей.
Смазочные отверстия на каретке позволяют осуществлять простое повторное смазывание шариковой рельсовой направляющей.
Для линейных модулей MTJ ECO доступны разные опции адаптации, для присоединения (или перенаправления), для двигателей или редукторов.
Закрыть описание
Технические характеристики
| Линейный модуль | Дина- мическая грузо- подъемность, Н |
Макси- мальная скорость, мм/c |
1Макси- мальная длина профиля, мм |
Макси- мальная повто- ряемость, мм |
Рзамеры | |
| 2Ширина, мм |
3Высота, мм |
|||||
| MTJZ 40 | 4610 | 5 | 3000 | ±0.08 | 40 | 88 |
| MTJZ 65 | 19800 | 5 | 6000 | ±0.08 | 65 | 143.5 |
| MTJZ 80 | 34200 | 5 | 6000 | ±0.08 | 80 | 178.5 |
| MTJZ 110 | 49600 | 5 | 60000 | ±0.08 | 110 | 241 |

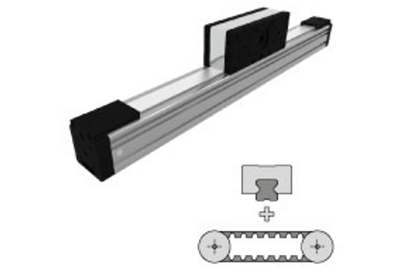

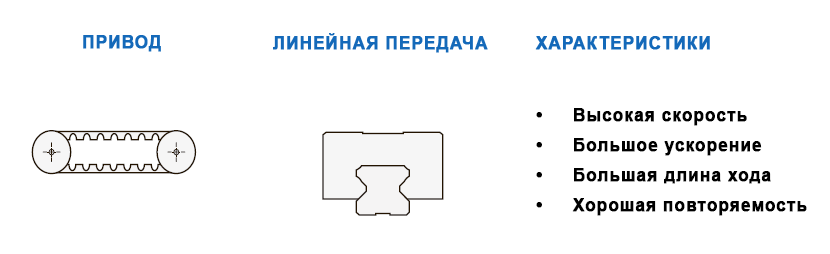

Серия MTJZ включает компактные линейные модули с ременным приводом, интегрированной системой шариковых рельсовых направляющих для установки по оси Z. Эти линейные модули обеспечивают хорошие характеристики, такие как высокие скорости, высокая точность и повторяемость при вертикальном применении.
Их легко можно собрать в многоосевую систему.
Превосходное соотношение цена/качество. Быстрые сроки поставки.
Компактный алюминиевый профиль из AL 6063, полученный точным формованием, с интегрированной системой линейного перемещения с нулевым зазором, позволяют нести высокие нагрузки, и оптимальны для перемещения больших масс на высоких скоростях.
В линейных модулях MTJZ используется приводной армированный полиуретановый зубчатый ремень предварительно натянутый. В сочетании со шкивом без обратного хода, могут быть достигнуты высокий момент с нагрузками переменного направления с хорошей точностью позиционирования, низким износом и низким шумом.
Алюминиевый профиль включает T-образные пазы для прикрепления датчиков и ограничителей. Также, здесь может быть использован геркон.
Приводной блок обеспечивает возможность прикрепления двигателя или редуктора и дополнительных аксессуаров.
Центральное отверстие для смазывания на приводном блоке позволяет осуществлять простое повторное смазывание шариковой рельсовой направляющей.
Для линейных модулей MTJZ доступны разные опции креплений для подсоединения (или перенаправления), для двигателей или редукторов.
Закрыть описание

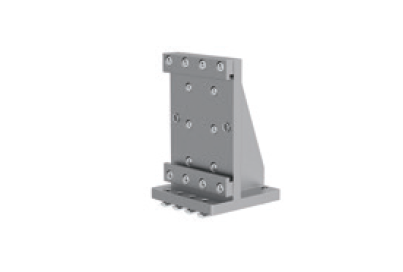

Соединительные элементы
Центровочные кольца

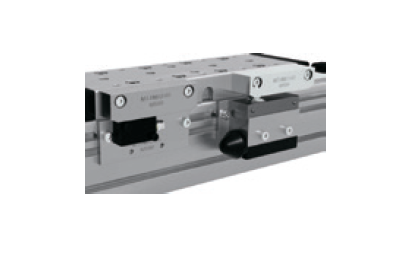

Датчики

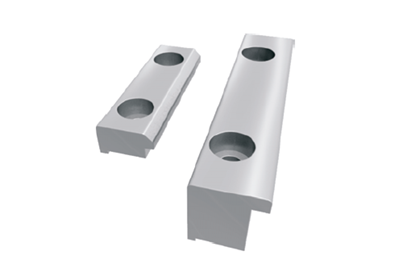

Они используются для установки линейного модуля. Эти детали вставляются в паз на стороне профиля линейного модуля.
Закрыть описание
Крепежные и соединительные элементы для создания многоосевой системы из линейных модулей.
Закрыть описание

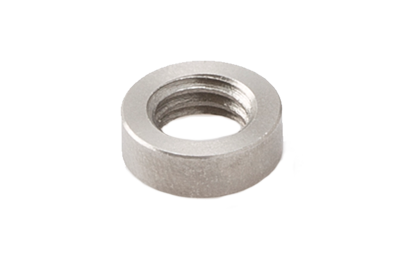

Центровочные кольца используются для размещения линейного модуля на соединительной пластине или крепления деталей пользователя на линейный модуль.
Закрыть описание
Закрыть описание

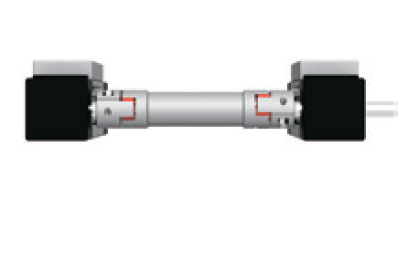

Вал для синхронизации

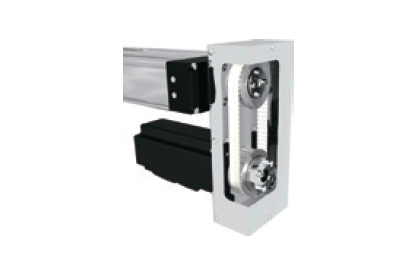

Привод двигателя

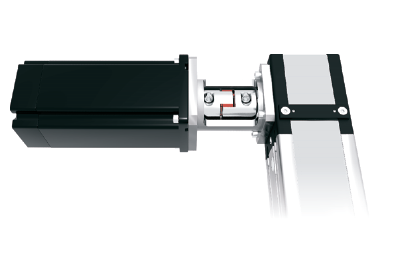

Переходник двигателя
Закрыть описание
Закрыть описание
